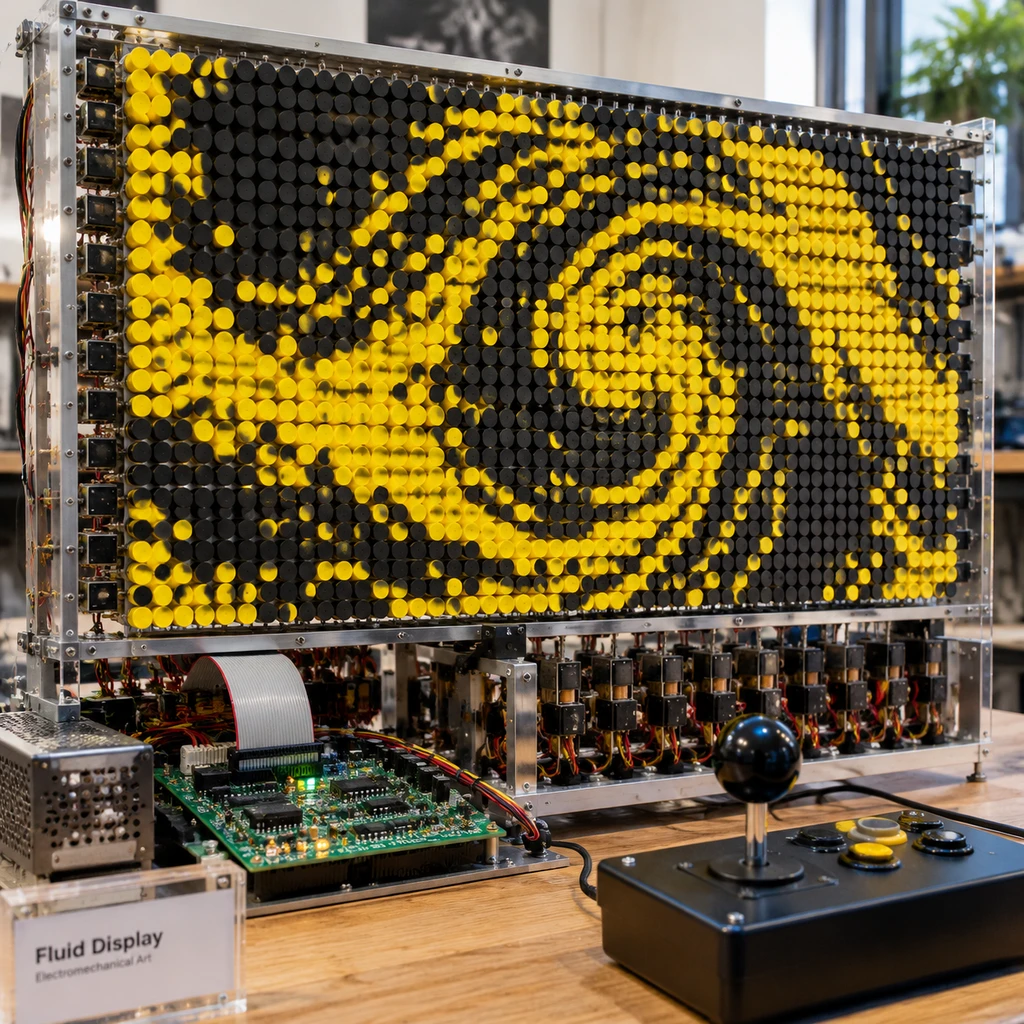

2026 年 9 月 24 日，硬件创客 Mitxela 发布技术复盘，记录其在英国 Eastnor Castle Deer Park 举办的黑客营 EMF2026 上展出的一台机电流体互动装置。他利用 FLIP 流体算法与 Flip-dot 机械翻转点阵屏的名字谐音，将 8 块来自废旧技术博物馆、产自 2007 年的 Hanover 报废公交车路牌重新设计电路，搭建出一块重约 15 kg、分辨率 56×52 点的无背光实体水箱。
这台装置连续运行了四天。参观者摇动街机电位器摇杆改变虚拟重力方向，由 2,912 颗双稳态磁性圆盘组成的黑黄点阵便随之倾泻，翻转碰撞出如暴雨般的清脆声响。在专业艺术工作室将同类定制系统门槛推高至 5 万美元的背景下，这项实验证明了报废工业垃圾结合廉价现代半导体，能够以低于 500 英镑的物料成本彻底打破封闭的商业溢价壁垒。
50A 浪涌电流逼出的拓扑重构
翻转屏依靠内部两个微型电磁铁极化磁芯，驱动带有永久磁铁的轻质圆盘实现双稳态翻转。它断电后依然保持状态，曾是上世纪后半叶公共交通路牌的标配。但要把静态指示牌变成每秒几十帧的流体仿真，首先要对抗的是凶险的瞬态电磁物理规律。
原厂 Hanover 面板单板为 13×28 点，点间距 15.24 mm。其单点线圈阻抗仅约 18 Ω，在 12 V 脉冲驱动下瞬间吸流达 667 mA。虽然改变磁芯极性只需约 1 ms 脉冲，但盘片克服机械惯性完成物理翻转要耗时 60 ms。原厂采用的分时行列矩阵扫描极度迟缓，刷新整屏常需 1 秒；如果试图暴力并发通电，瞬间浪涌电流可高达 50 A，足以瞬间烧毁线路并拉垮电源网络。

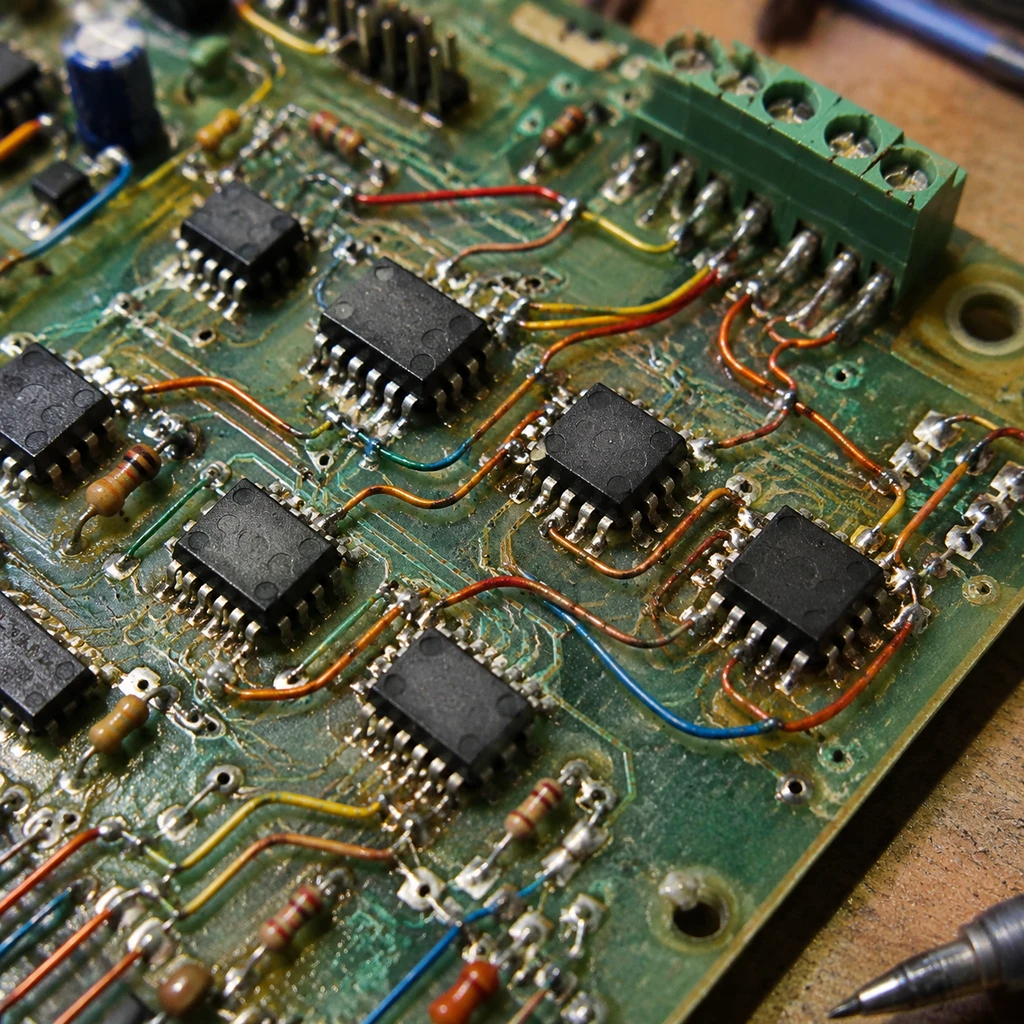

作者彻底放弃了原厂低速板卡，也否决了手工脱焊近三千个脆弱线圈的重造方案。他采用廉价微型电机驱动芯片搭配 74xx595 移位寄存器，直接在原厂印刷电路板背部焊贴后级驱动板。MX6208、BE6208 与 LK6208 这类原本用于四驱车玩具的 SOIC-8 封装芯片，具备自带保护二极管和耐受脉冲电流的优势，使得每个点阵单元都能被独立 H 桥双向拉动。
为阻断大面积像素同时变动引发的供电雪崩，每块面板并联了 8 颗 1000 µF 大电解电容充当就地储能池，点阵旁的退耦电容统一加码至 47 µF。一旦系统总线供电跌破 9 V，硬件比较器迟滞逻辑立即锁死驱动输出，从而彻底排除了欠压死机的隐患。
廉价微控制器编织的千兆波特总线
驱动 2,912 个机械像素，算力分配是另一道分水岭。Mitxela 并没有把整机交由单一大型工控板集中伺服，而是采用主从分布式拓扑。
系统顶层由一颗运行频率约 600 MHz 的 STM32H7R3 微控制器掌舵。此前作者在树莓派单板微控制器 Raspberry Pi Pico 2 上已经验证了约 40 FPS 的二维流体算法，最终移植到算力更高的 STM32H7R3 上执行零黏度流体物理运算。操作端的街机电位器摇杆则由一颗国产超低成本微控制器 CH32V003 采集模拟电压，通过串口将重力向量传回主核。

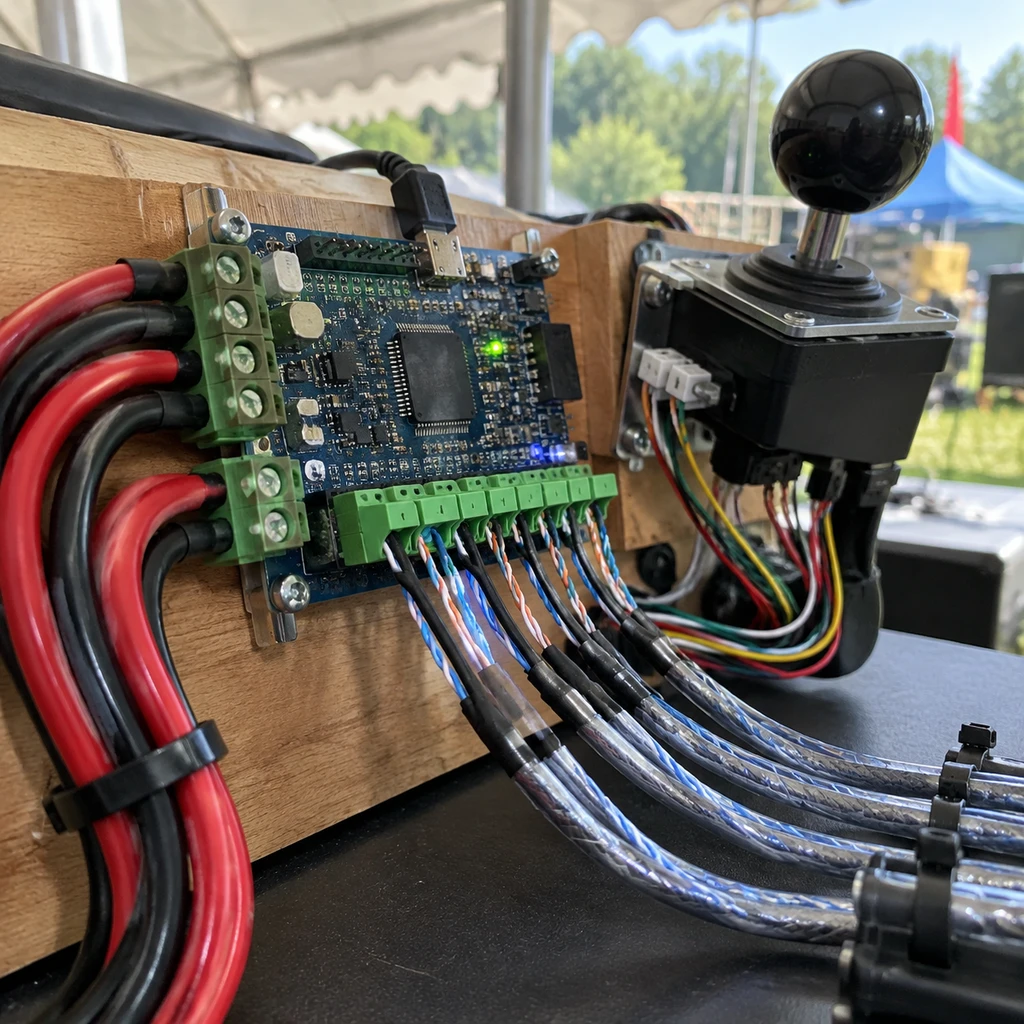

在下层，8 块面板各搭载一颗 CH32V003。主控与各面板子节点通过工业级 RS-485 差分总线相连，通信波特率设定在 1 Mbaud。主控每秒向总线喷射约 3,000 位的整帧数据，各面板控制器经 SPI 高速推入板载的 52 个移位寄存器中，在接收到全局广播命令后同时锁存翻转。这种架构绕过了长线信号串扰，让原本只能用于报站牌的陈旧残料跑出了整齐划一的机电流体动感。
击穿高价壁垒与放弃亚克力的代价值得吗
当今工业界早已不再生产这种笨重设备，原厂 Hanover 已停更此类产线，全球现存的成熟商业翻转屏供应链屈指可数。波兰的 AlfaZeta 虽保持着长达 25 年的定制供应，而美国先锋互动设计工作室 Breakfast 早期一套 15 块 28×28 模块的点阵系统，准入门槛超过 5 万美元。中国深圳的新起点等供应商虽然提供单板约 340 至 950 美元的 15 mm 规格散装模组，但采购后仍面临软硬件协议缺失与驱动套件空白的断层。
用极客自研对抗昂贵闭门羹的底气，来自对底层电磁与数字总线的直接接管。
Mitxela 的系统在受赠老旧面板的基础上，包含 PCB 打样、芯片阻容和结构件在内的物料总花销低于 500 英镑，换算下来单点驱动硬件成本仅约 0.17 英镑。这一数字证明了艺术装置的高昂报价很大程度上由小众集成壁垒和开发溢价构成，而非不可逾越的硬件技术鸿沟。
| 方案路径 | 估算成本与门槛 | 控制生态与维护 | 核心限制与短板 |
|---|---|---|---|
| Breakfast 商业定制 | 门槛超 50,000 美元 | 闭源私有协议，商业售后 | 极高预算壁垒，无改造自由度 |
| 中国供应链模组 | 单套约 340–950 美元 | 协议多样，散件缺乏现成方案 | 软硬件驱动需自研，无套件支持 |
| Mitxela 开源改造 | 整体低于 500 英镑 | 架构清晰，按点单控（0.17镑/点） | 极度依赖手工经验，防尘寿命低 |
但这套极客方案并非没有软肋。展品最终呈现出纯粹的交互快感：没有普通发光液晶屏与 LED 的冰冷沉默，机械圆盘在模拟水流激荡时如水花般炸出密集的物理脆响。为了最大程度保留这种机械声响，作者在最终组装时拆除了前期的透明亚克力防护罩，因为塑料面罩不仅会吸收衰减撞击声，更会因翻转摩擦静电吸附浮尘。

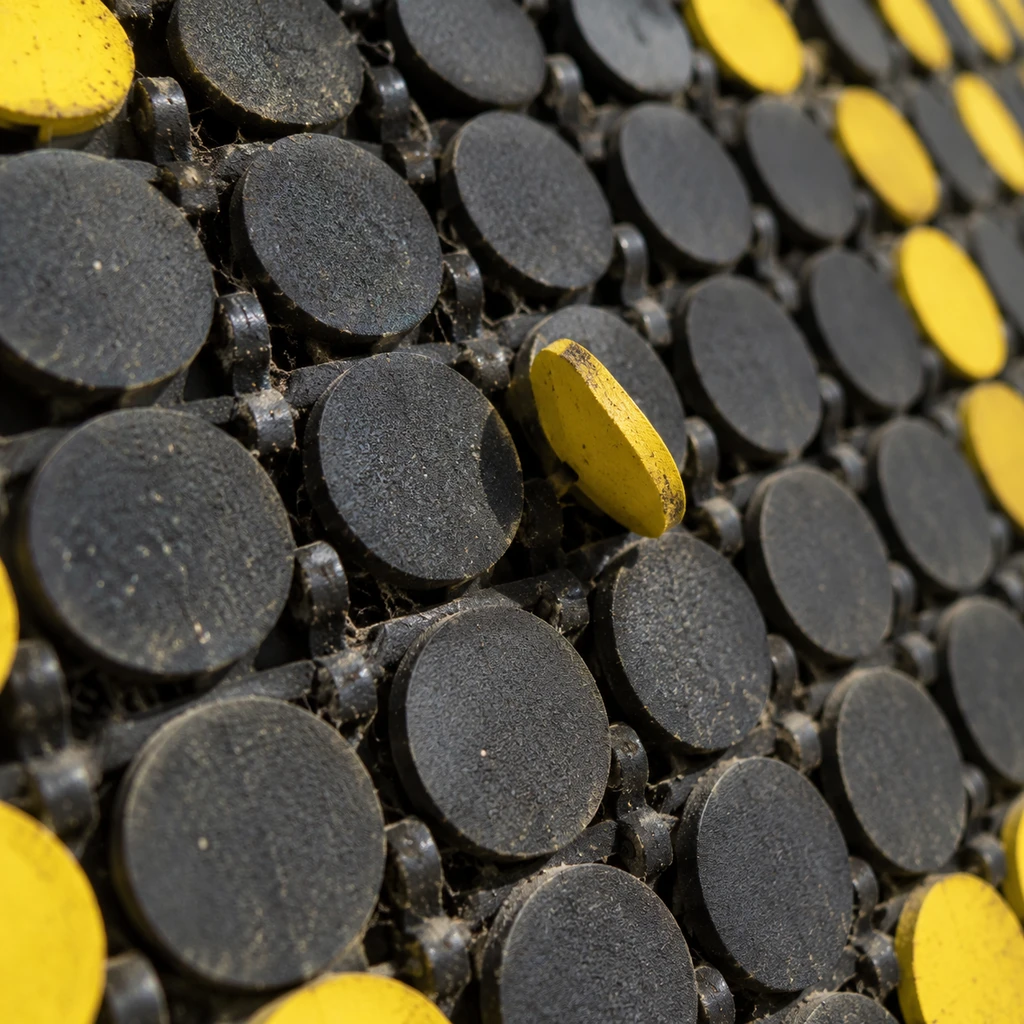

- 风险.缺少物理前罩的裸露机电结构在展会四天的高温多尘环境下迅速暴露了耐久性短板，部分机械盘片因微尘磨损或观众误触出现像素卡死，维护门槛高企。
现场许多普通观众因没有背景说明展板，初看甚至误以为这只是一块刷新率很慢的劣质发光屏，掩盖了作者在电磁瞬态和分布式固件上所克服的工程挑战。对于试图效仿的创客而言，翻转屏的硬件复活绝非单纯拼装积木；接下来的关键变量，在于供应链能否推出高度集成 H 桥与分布式总线的平价标准化驱动模组，让这类充满物理质感的工业遗存真正走出个人作坊。
