量子点自旋量子比特能移动了：补上连接短板，但还不是实用量子计算

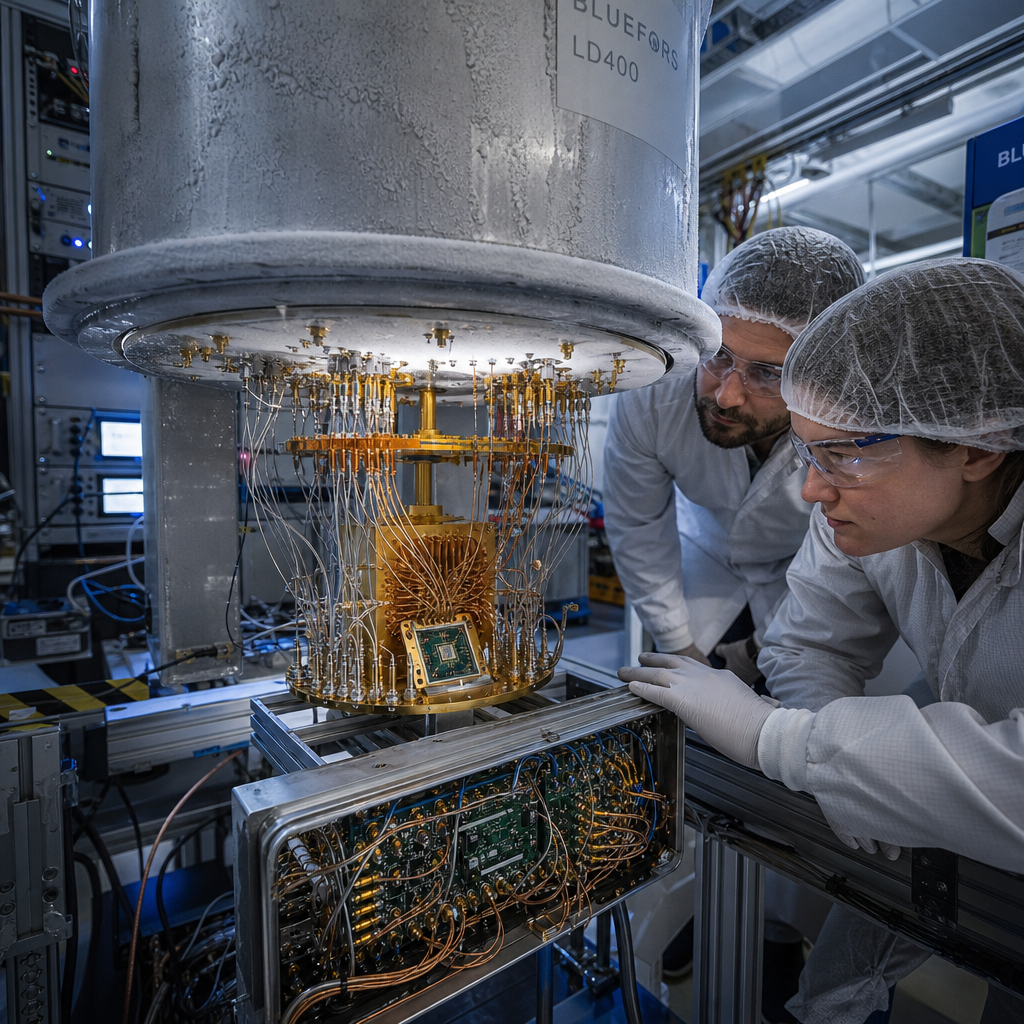

一颗电子自旋量子比特，过去更像是被“钉”在芯片某个位置上。现在，代尔夫特理工大学与 QuTech 团队在量子点芯片上演示了另一种玩法：把两端的电子自旋一步步挪到相邻位置，做完操作，再读出结果。

这项工作发表于《Nature》，DOI 为 10.1038/s41586-026-10423-9。它有意思的地方不在于量子计算机马上可用，而在于一个老问题被重新打开：量子点能不能既吃到半导体制造的红利，又摆脱固定布线带来的连接限制？

六个量子点上的小实验，回答的是连接问题

这次实验装置很小。芯片是六个量子点组成的线性阵列，不是大规模量子处理器。

量子点路线的基本逻辑是：用半导体结构困住单个电子，再用电子自旋编码量子比特。好处很直接，它和现有半导体制造体系更近，理论上更适合批量制造和高密度集成。

麻烦也在芯片里。

传统电子器件一旦制造完成，布线和相邻关系基本固定。量子纠错却常常要求特定连接拓扑。不同纠错方案要的连接方式还不完全一样。芯片越大，固定连接越容易变成架构包袱。

QuTech 这次做的事，是把两端的电子自旋通过电信号逐步移动到相邻量子点。两颗电子靠近后，自旋波函数发生重叠，团队执行双量子比特门，生成纠缠，再进行后续操作和检测。

几个关键信息可以压成一张表：

这里要特别分清“量子隐形传态”。它不是把电子远距离传走，更不是科幻里的物体传送。传过去的是量子态信息，过程依赖纠缠和经典通信。

这一区分很重要。很多量子计算新闻的误读，正是从这个词开始跑偏。

量子点想赢，不能只靠“好制造”

量子点路线最吸引半导体行业的地方，是制造。用接近芯片工业的方式做量子器件，听起来比搭一套庞大的真空、激光或离子控制系统更顺手。

但量子计算硬件从来不是单项比赛。

超导量子比特路线有成熟的微纳加工基础，Google、IBM 等团队长期推进，但互连、串扰和低温控制压力很大。离子阱和中性原子可以通过搬运离子、重排原子来改变相互作用对象，连接更灵活，但控制系统复杂，工程体积和稳定性要求也高。

量子点过去的尴尬在这里：它有制造想象力，却不够灵活。固定近邻连接对小规模演示问题不大，一旦进入纠错架构，就会变成真成本。

这次实验提供的是一条中间路。

可以设想一种架构：量子比特平时在存储区，需要运算时沿芯片上的“轨道”移动到交互区，完成双量子比特门或纠缠操作，再回到存储区。这个思路有点像离子、原子路线里的“搬运—交互”，但载体换成了半导体量子点。

我更在意的是这个架构信号，而不是单个演示标题。它至少表明，量子点路线不必完全被出厂布线锁死。

但限制也摆在台面上。

六个量子点能移动，不等于几十个、几百个、几千个量子点移动后还能保持同样质量。每一次移动、每一次门操作、每一次读出，都会把误差带进系统。

纠错计算对错误率很苛刻。表面码一类方案常被讨论到约 1% 量级的物理错误阈值，但真正做出有用计算，通常还需要更低错误率和大量冗余量子比特。双量子比特门超过 99% 是好消息，隐形传态约 87% 仍然偏低。

这就像修桥。桥能通车是一关，重载、长年、风雨里还能稳定通车，是另一关。

对硬件路线和芯片团队，动作应该更保守

对关注量子计算硬件路线的科技读者，这项工作最该改变的是判断坐标。量子点路线多了一个可讨论的变量：移动自旋带来的可重构连接。

这不意味着量子点已经超过超导、离子阱或中性原子。更准确的说法是，它补上了一个过去很难解释的短板。

对半导体和量子芯片团队，动作要更具体。

如果是在做路线评估，这篇论文可以放进架构备选，而不是放进采购清单。团队不该因为一次六量子点演示就迁移主路线，也不该把它当成近期商用信号。

更现实的动作有三类：

• 做量子点路线跟踪的团队，可以把“可移动自旋后的错误率”列为核心指标，而不是只看量子点数量。
• 做低温控制和布线方案的团队，需要评估移动操作会不会增加控制复杂度、串扰和校准成本。
• 做纠错架构的人，可以重新审视量子点阵列的连接模型，但要把六点线性阵列和二维大规模阵列分开看。

接下来真正要看四个变量。

这也是这篇论文的边界。它证明了一件有用的事：量子点自旋量子比特可以在小阵列里移动，并在移动后完成纠缠和隐形传态。它还没有证明另一件更难的事：这种移动能在大规模纠错计算里稳定、低错、低成本地重复发生。

所以，这不是量子点路线的胜利宣言。它更像把一扇原本半掩的门推开了一点。门后是不是宽路，还得看误差和规模。
