8087 的 FXCH：两个寄存器交换，为什么要 14 条微指令

两个浮点寄存器互换，听起来像一根线就能解决。

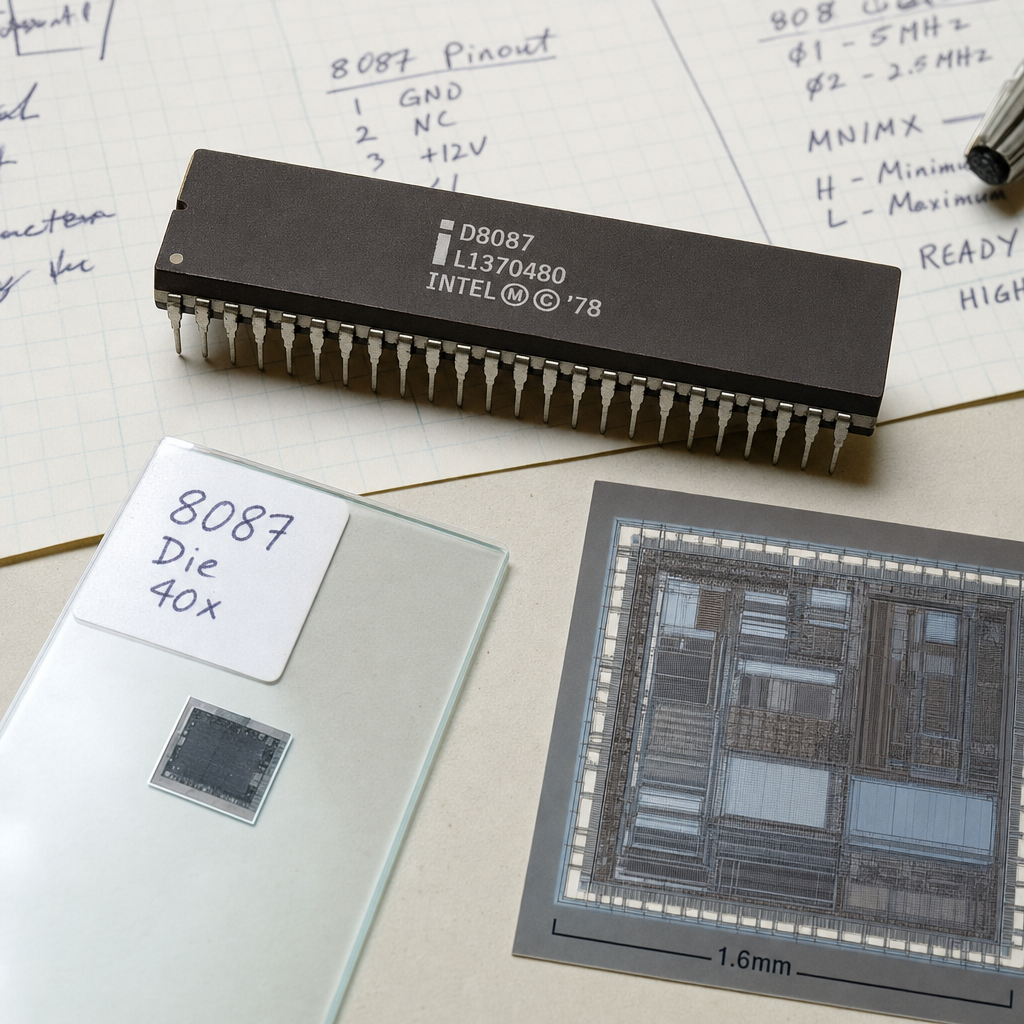

Ken Shirriff 最近拆的 Intel 8087 FXCH 指令，反而给了一个很好的反例：交换 ST(0) 与 ST(i)，在芯片内部要走 14 条微指令。

反常点就在这里。FXCH 不是把两个裸数对调。8087 要先把两个操作数读进 tmpA、tmpB，再检查 tag bits，还要处理空寄存器、invalid exception，以及异常被屏蔽后的 NaN 替换。

这篇逆向好看的地方，不是老芯片怀旧，而是把一件小事讲清了：早期浮点硬件的复杂性，很多时候不在算术本身，而在状态和错误处理。

14 条微指令到底在忙什么

8087 于 1980 年推出，是 x87 浮点体系的起点之一，也影响了后来的浮点标准设计。这里要留个边界：不能把 8087 直接说成现代 IEEE 754 的完整标准，它更像是后来标准形成前的重要工程样本。

8087 内部使用 80 位浮点格式：64 位 significand、15 位 exponent、1 位 sign。数据通路也顺着这个格式拆开，尾数走 64 位路径，指数和符号走另一条路径。

Shirriff 和 Opcode Collective 还原出的微码 ROM 里，共有 1648 条微指令。FXCH 只占其中 14 条，但这 14 条足够说明问题。

FXCH 的执行路径大致是这样：先读 ST(0) 到 tmpA，等待一个周期；再读 ST(i) 到 tmpB；随后检查两个临时寄存器的 tag bits；如果没有踩到空寄存器路径，再把 tmpB 写回 ST(0)，把 tmpA 写回 ST(i)。

所以，14 条微指令不是为了把交换写得复杂。它们是在维护 x87 这套抽象：栈顶、相对寄存器、标签状态、异常语义，都要同时成立。

麻烦来自栈，也来自异常

x87 的寄存器模型和后来常见的 SSE、AVX 不一样。程序员看到的是 ST(0)、ST(1) 这样的栈相对位置，而不是一排稳定编号的通用向量寄存器。

push 和 pop 会改变栈顶。ST(i) 对应到哪个物理位置，要由栈控制逻辑解释。FXCH 的作用，也正是把栈中间某个值换到栈顶，方便后续运算。

这个设计有它的历史合理性。表达式求值天然像栈，早期硬件资源也紧。问题是，状态被藏起来以后，微码就要替你兜底。

更麻烦的是 tag bits。每个栈寄存器有 tag bits，tmpA、tmpB 这样的临时寄存器也有。一个槽位可能是 valid，也可能是 special、zero 或 empty。

FXCH 如果发现任一操作数为空，会设置 invalid exception。但这里不能简单理解成程序必然中断。

如果 invalid exception 没有被屏蔽，微码会在相应位置结束，并交给 8086 侧处理中断。如果异常被屏蔽，8087 会把空值替换成 NaN，然后继续完成交换。

这就是 FXCH 最容易被低估的地方。它交换的不是两个数，而是两个带状态的浮点对象。数值、标签、栈位置、异常策略，缺一项都会把语义讲错。

谁该在意，以及接下来该看什么

这件事最直接影响两类读者。

一类是处理器架构和微码爱好者。读 FXCH 这种小指令，比读一条复杂算术指令更能校准直觉：ISA 手册里的一行说明，落到芯片上可能是一段带条件跳转、状态检测和异常出口的控制流程。

另一类是做 x87 模拟器、反汇编器、验证工具的人。动作上很具体：不能只给 FXCH 写一个交换数值的用例，还要补空寄存器、masked invalid、unmasked invalid，以及 NaN 替换后继续写回的路径。

如果工具只实现正常路径，普通样例可能跑得过去。但遇到依赖异常行为的旧程序、测试集或兼容性验证，就会露出差异。

也要克制一点。Shirriff 这次拆出的是 FXCH 的微码路径，不等于我们已经拿到了 8087 全部控制逻辑。要判断 8087 对后续浮点标准的影响到底更多来自数值格式，还是来自异常处理习惯，还得把算术、栈控制和异常路径放在一起看。

接下来该看的变量很明确：更多 8087 微码路径能否被还原，尤其是普通算术指令遇到 special、zero、empty 时怎样分流。只有这些路径拼起来，才能看清这颗老协处理器真正的工程性格。

回到开头那个问题：为什么交换两个寄存器要 14 条微指令？答案不在交换，在边界。硬件真正难的地方，常常是正常情况之外的那几步。
