Easyduino 这次开源的东西，看上去很普通：一组常见微控制器开发板 PCB 设计。
但真正有意思的地方也在这里。UNO、Nano、ESP32 DevKit、Raspberry Pi Pico、STM32 Bluepill 这些板子早就不新了，市场上兼容品也很多。Easyduino 做的不是再造一块“神板”，而是把这些经典板型整理进统一的 KiCad 工程，并配好 Gerber、BOM、CPL、PDF、照片或渲染等生产文件。
这对硬件工程师和开源硬件开发者更实际。很多时候，麻烦不在画一块板，而在找旧文件、补封装、对 BOM、适配工厂工艺，再确认这套资料能不能下单。
Easyduino 开源了什么：统一 KiCad 工程和生产文件

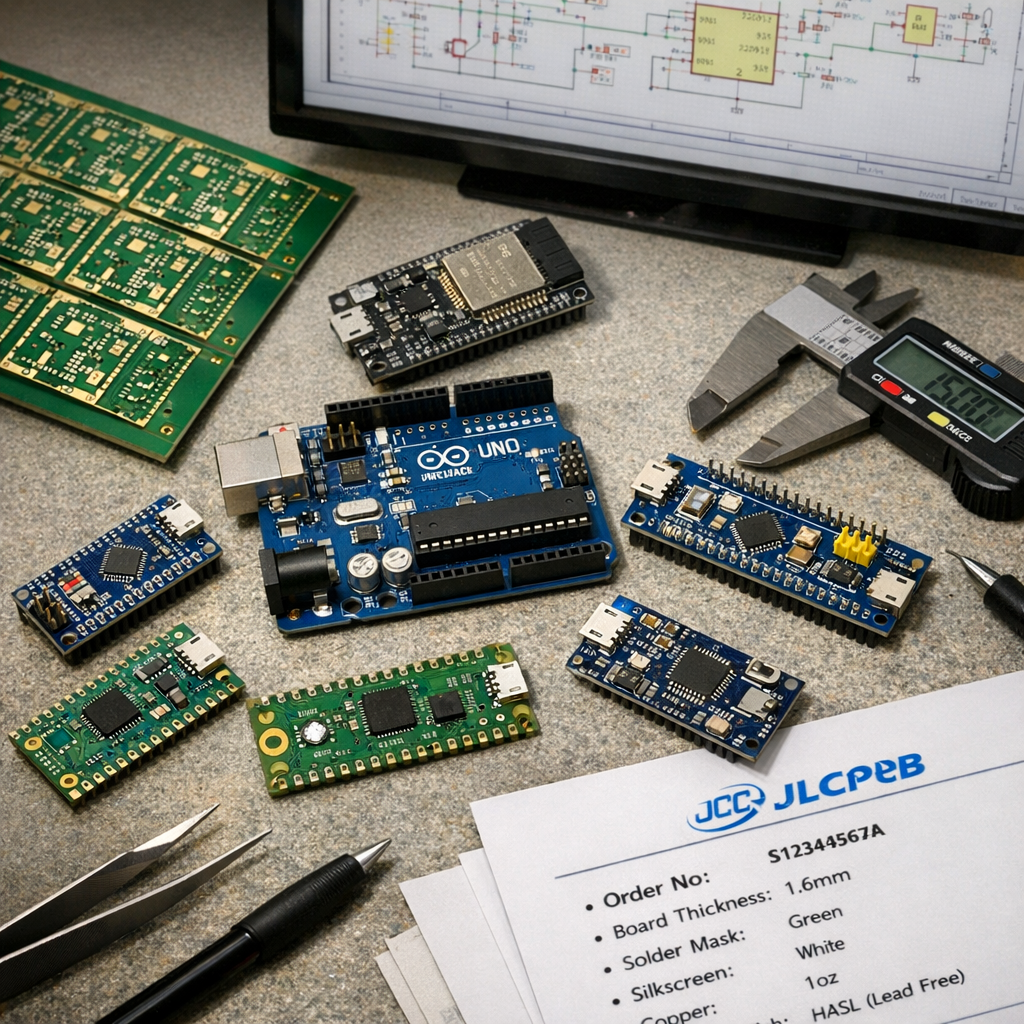

项目目前覆盖 6 类板型：Easyduino UNO、Easyduino Nano、Easyduino ESP32、Easyduino ESP32 S3、Easyduino Pi Pico 2040、Easyduino Bluepill STM32F103。
所有项目都采用 4 层铜板，并按 JLCPCB 的 JLC04161H-7628 叠层和相关约束组织。这个选择很具体，也说明项目不是只给人看原理图，而是尽量往可制造文件靠。
| 板型 | 对应生态 | Easyduino 交付重点 | 使用判断 |
|---|---|---|---|
| UNO / Nano | Arduino 经典 AVR 开发板 | KiCad 源文件、生产文件、USB-C 相关改动 | 更适合作为改板起点 |
| ESP32 | Espressif 模组开发板 | 统一工程结构、BOM、CPL、Gerber | 可作为参考工程审阅 |
| ESP32 S3 | Espressif S3 开发板 | KiCad 工程与生产文件 | v1.1 仍待订购测试 |
| Pi Pico 2040 | Raspberry Pi RP2040 | 复刻布局并处理制造差异 | v1.1 仍待订购测试 |
| Bluepill STM32F103 | STM32 入门板 | 统一为 KiCad 工程和生产资料 | 适合参考和二次设计 |
每个子项目一般包含 KiCad 源文件、README、非标准封装或符号库、KiCad Jobset 输出，以及 ProductionFiles 文件夹。ProductionFiles 里放的是 BOM、Centroid/CPL、Gerber、PDF、PNG、主要器件数据手册、实物照片或渲染图。
这就把资料性质变了。
它不是一张“我看懂了”的图，也不是一份散落的参考资料，而是一套更接近可审阅、可打样、可二次修改的工程包。
为什么有用：省的是整理成本，不是买板钱
开源硬件圈不缺开发板。UNO、Bluepill、ESP32 DevKit、Pico 的兼容板，价格通常也不高。
Easyduino 的价值不在替你省一块现成开发板的钱，而在降低“从经典板型开始做定制硬件”的启动成本。
对硬件工程师来说，动作会很具体：可以直接从 KiCad 工程检查电源路径、USB-C 接线、封装、BOM 和 CPL，再决定要不要改接口、换器件、挪安装孔、重布线。比起从旧 Eagle 文件、厂商 PDF、民间板照片里反推，少走一段弯路。
对开源硬件开发者和嵌入式团队来说，它更像一个统一底座。教学板、传感器底板、小批量行业原型，都可以先拿这些经典形态做参考，再按自己的外设和供应链改。
这里的背景不复杂。Arduino UNO 这类板型来自较早的 EDA 工具和设计习惯；ESP32 开发板又有另一套模组、串口芯片和供应链语境；Raspberry Pi Pico 更晚，公开资料和制造选择也不同。单看每块板都不难，放到团队协作、BOM 管理和工厂下单里，就会变成碎活。
Easyduino 把碎活往前做了一步。
许可也影响实际决策。项目使用 CERN OHL v2 Permissive 许可，允许个人或公司在商业项目中使用全部或部分设计，也不强制公开源文件，但需要附带许可证副本。
这对想做小批量商品化硬件的人很关键。能不能商用、要不要开源自己的改动、交付时要附什么文件，这些问题如果不清楚，工程再漂亮也不好落地。
使用边界：它不是原版的 1:1 替身
这类项目最容易被误读成“官方复刻”。但 Easyduino 不是 Arduino、Espressif、Raspberry Pi 或 ST 发布的新硬件，也不能直接当成原版的 100% 替身。
项目 README 已经写明：这些设计尝试复刻原板外形、引脚、布局和器件，但复刻程度不一。部分设计使用了替代器件，工艺也可能不同。具体差异要看各子项目 README。
有些差异来自制造现实。比如 Raspberry Pi Pico 原设计中存在 01005 级别元件，这类器件对部分 PCB 组装厂并不友好。Arduino UNO 原本使用的 ATmega16U2 USB 转串口方案，在项目开发时供应并不理想，因此项目选择了更容易获得的替代方案。
所以，更稳妥的用法不是直接下单量产，而是把它当参考工程和二次开发底座。
真正下单前，至少要做几件事：看各子项目 README 的差异说明；核对原理图、BOM、封装和替代料；检查 USB-C、启动配置、电源路径；确认目标工厂能处理对应叠层、器件尺寸和装配要求。
最该盯住的变量也很明确：验证状态。
项目待办中写到，RP2040 v1.1 仍需订购并测试，因为 v1.0 曾混淆 Flash 引脚，导致无法启动。ESP32S3 v1.1 也仍需订购并测试，原因是 v1.0 曾遗漏 CP2102 的 RST 和 SUSPEND 上拉/下拉。
这些问题不丢人。硬件工程里，小错常见；把它写出来，反而方便后来者判断风险。
KiCad 版本还有一个细节。项目最初使用 KiCad v8.0.0 开发，后来更新并测试到 KiCad v10，并利用 Jobsets 简化 Gerber 和 BOM 生成。作者提到 KiCad v10 新 Git 工具在这种多项目集合中不够顺手，这不等于项目不能用 Git 管理。熟悉 Git 的用户仍可直接克隆仓库，只是按单个子项目粒度操作时没那么优雅。
我的判断很简单：如果你只是买一块开发板来点灯，Easyduino 对你帮助有限；如果你要基于经典板型改板、教学、做小批量原型，它的价值就出来了。
它把一堆旧账整理成了能继续工作的工程资料。硬件开发里，这种笨功夫常常比新概念更省钱。
