黏土 PCB 教程：一块泥板，逼硬件供应链说实话

一块 PCB，通常不会和泥土、柴火、厨房滤网放在一起。

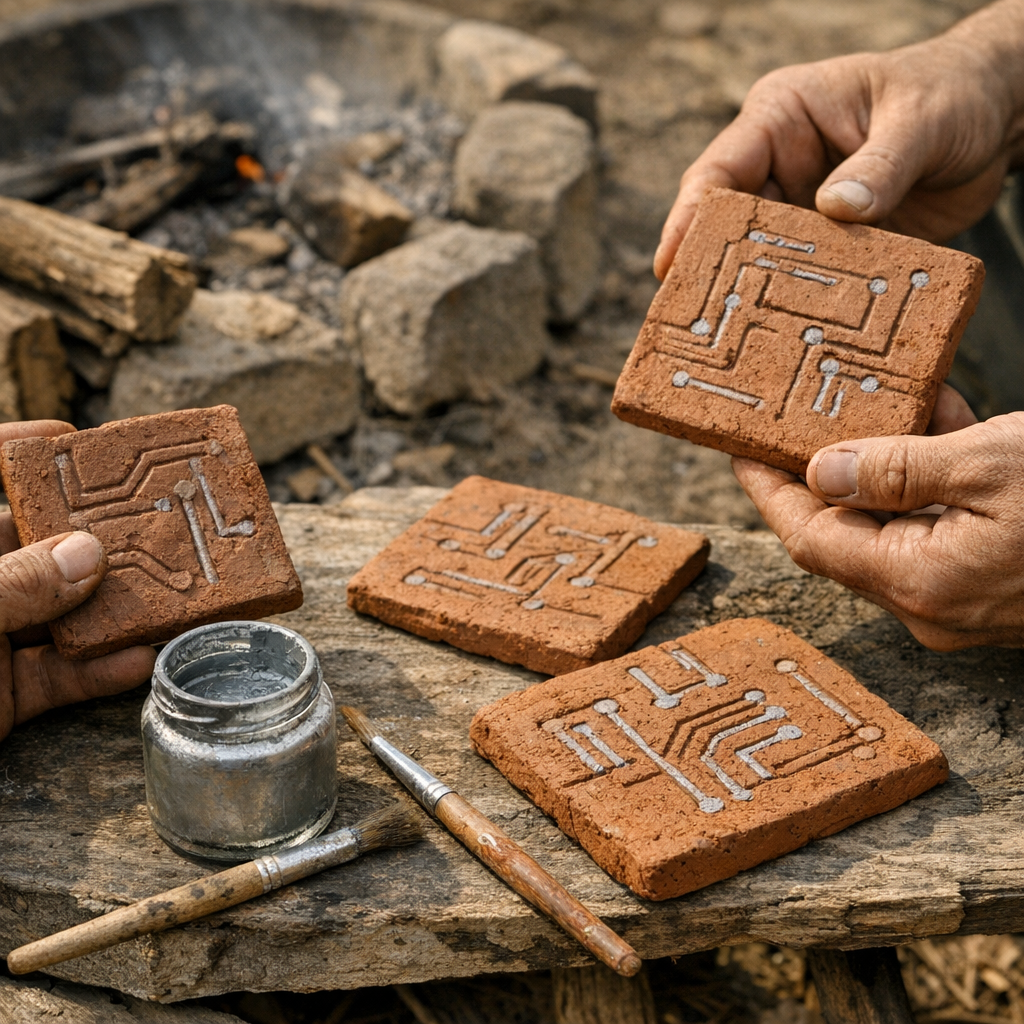

但维也纳的 Mz* Baltazar’s Lab 真这么做了。这个 feminist hacklab 发布了一套“野生黏土 PCB”教程：用本地黏土做基板，用 3D 打印印章压出线路，再手工涂上由珠宝行业废银粉制成的银漆，最后用露天柴火烧到约 700°C。

它能取代工业 PCB 吗？不能。

但问题也不在这里。它真正有意思的地方，是用一块低性能、低规模、很难稳定复现的泥板，逼硬件行业重新回答一个老问题：材料从哪里来，代价由谁承担。

这块泥板到底怎么做，能做到哪一步

这个项目的目标不是商业量产，而是探索 ethical hardware。它复用 Arduino Uno 上常见的 ATmega328P 芯片，理由很直接：黑客空间里有坏掉的 Arduino 板，板子不行了，芯片可能还能用。

做法不复杂，但每一步都带着限制。

项目一开始考虑过瓷土路线。瓷土在电子材料里并不陌生，但通常需要更高温度：约 1000°C 素烧，再到约 1200°C 上釉烧制，还要电窑。这和它们想降低能耗、减少供应链依赖的目标冲突。

所以它们转向本地野生黏土和低温木火。

这个选择很关键。它不是为了做得更精密，而是把能耗、采矿、运输、废弃这些问题塞回设计过程里。传统 PCB 把这些东西藏在供应链后面；黏土 PCB 把它们摊在桌上。

对开源硬件读者来说，它目前更适合做教学、展览、批判性原型，不适合替代正常打样。该下单 FR-4 还是下单 FR-4。不要因为这个实验延后采购，也不要把它写进产品可靠性方案。

但如果你在做工作坊、可持续设计课程、社区维修项目，它很有用。它提供的不是一块更好用的板子，而是一套追问材料来源的流程。

它打中的不是 PCB 工艺，是硬件供应链的默认脏活

现代电子产品离不开塑料，也离不开钨、锡、钽、银、金等矿物。行业常见说法是：链条太长，工艺太复杂，替代太困难。

这话有一半是真的。电子制造不是靠热情就能改写。

但另一半也很刺耳：很多“不可避免”，其实是“不想追问”。

Mz* Baltazar’s Lab 的做法并不完美，却一直在追问。芯片尽量复用坏板上的 ATmega328P。金彩釉因为来源不透明、也不能直接焊接，被放弃。导电方案改用珠宝行业废银粉做银漆。

银漆并不纯洁。银仍是贵金属，仍绕不开开采和回收链条。3D 打印材料、复用芯片、焊接部件，也都来自现代工业体系。

所以别把这个实验圣像化。它不是“100% 干净”的硬件样板，更不是脱离工业供应链的桃花源。它只能说明：在小规模、本地采集、谨慎取材的条件下，硬件可以更诚实地暴露自己的材料账本。

“天下熙熙，皆为利来。”放在硬件供应链里并不夸张。PCB 之所以显得天然、正常、无可替代，不只是因为技术成熟，也因为它把污染、开采、劳动和废弃物外包得太顺手。

女性主义黑客方法在这里不是一个漂亮标签。它问的是谁有资格定义“好硬件”：只看性能、成本、良率，还是也看材料关系、可修复性、社区知识和生产权力。

这对可持续设计和科技伦理创作者更直接。以后做项目，不该只写“环保材料”四个字。更实际的动作是补一张材料来源表：基板从哪里来，导电材料从哪里来，废弃后怎么处理，哪些部件只是被旧供应链换了个名字。

浪漫实验有边界，接下来该看硬指标

黏土 PCB 的边界很硬。

手工画线路慢。火候难控。边缘难对齐。收缩会影响线路尺寸。可靠性、一致性、寿命、失败率，目前都不能和工业 PCB 放在同一张表里比较。

这也是它最容易被误读的地方。

支持者容易把它说成硬件伦理的答案。反对者容易一句“不能量产”就把它丢掉。两个判断都太省事。

更合理的位置是：它是一件艺术/批判性硬件原型。它不负责替代工厂，它负责暴露工厂平时不愿展示的成本。

工业 PCB 继续负责规模、精度和可靠性。黏土 PCB 负责提醒我们：低性能不等于低价值，小规模不等于无意义。

接下来最该看的不是它会不会上市，而是几个更朴素的变量：

• 导电性能能否稳定记录，而不是只展示成功样品；
• 烧制失败率、板子寿命、焊接强度有没有公开数据；
• 银漆配方和材料来源能否被其他社区复现；
• 这套方法能否进入教学、维修、设计研究，而不是停在一次好看的教程里。

对电子制造团队，这件事不会改变采购决策。它改变的是讨论方式：当客户、学生或社区问起材料来源时，不能再只用“供应链太复杂”搪塞。

对开源硬件社区，它提供了一个很具体的动作：把“可制造”之外的“可追溯、可维修、可解释”也写进项目文档。哪怕最后还是用工业 PCB，问题也已经变了。

真正该被追问的不是“泥巴电路板能不能上市”。

而是为什么一个明显不适合量产的实验，反而比很多大公司的 ESG 页面更像在讲实话。
