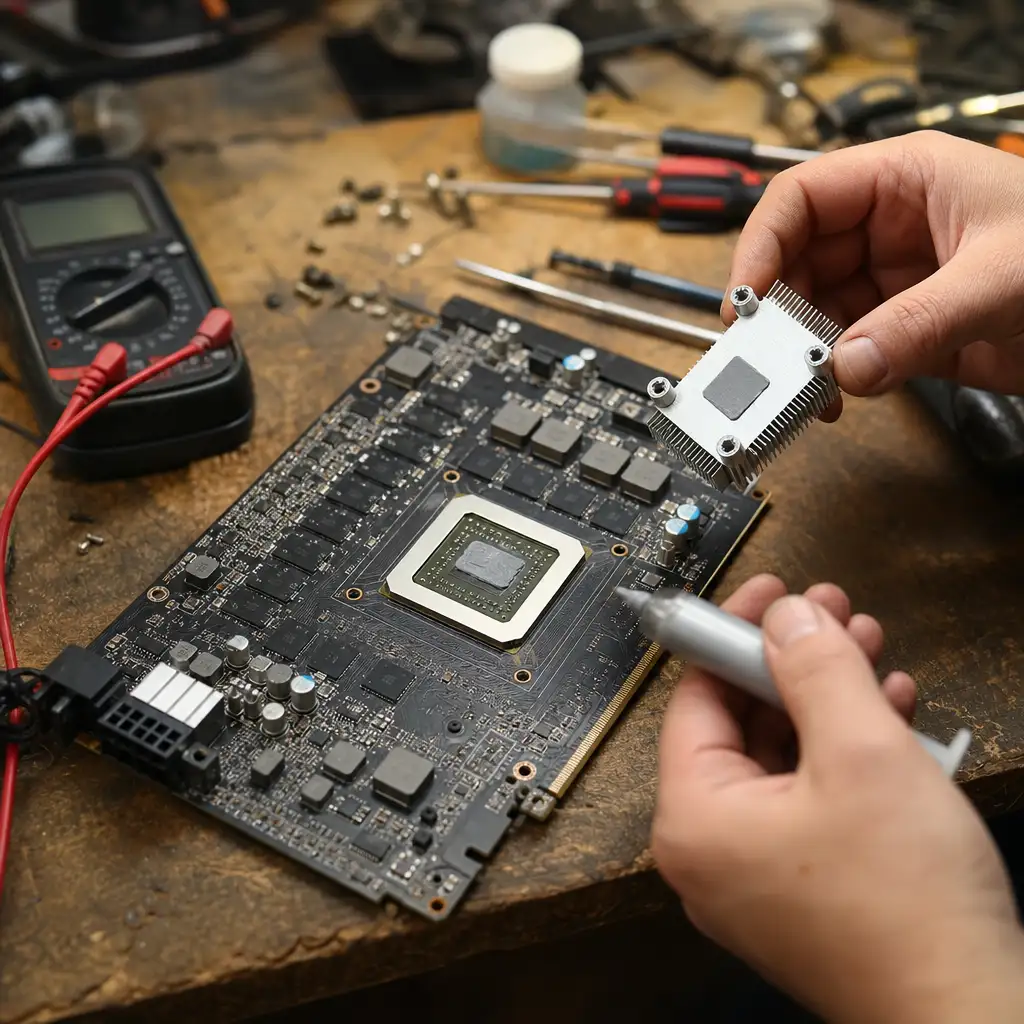

一块本该躺在矿场角落吃灰的ASRock BC-250,最近在DIY圈子里被当成宝贝翻新。有人写了一份完整教程,教大家把这块挖矿板卡改装成预算级Steam Machine:BIOS里把显存分配调到6GB、关掉Steam的预缓存着色器下载、给CPU超频到3.8GHz、装上开源GPU调速器cyan-skillfish-smu把频率范围锁定在1000到1850MHz。教程写得细,操作也确实管用。但里面有一句话,经不起细看——作者把“解锁40个计算单元(CU)”当成超频前的既定前提,轻描淡写地一笔带过,可主流技术判断根本不认这个说法。
一块矿卡,如何被玩家捡回来改造
BC-250的血统不便宜:它和PS5同源,都是Zen2 CPU配RDNA2 GPU的半定制芯片,采用统一内存架构,而不是传统PC那种CPU、GPU各自独立配内存的设计。这类芯片当初被AMD打包卖给矿场,做成一块板卡塞12颗APU的挖矿整机,原本压根不是面向消费者的产品。挖矿降温后,大批矿卡流入二手市场,被DIY社区以极低价格收购,试图榨出游戏性能。
这也是为什么教程里“6GB显存分配”这类设置显得反常识——统一内存架构下,显存不是独立的物理芯片,而是从系统内存里划一块出来给GPU用。多数人推荐512MB是图省事,但作者实测发现纹理质量会明显崩,这条建议站得住脚,和CU数量真假无关。
“解锁40CU”这句话,查无实据
真正的问题出在超频章节的前提上。教程里写道,“有了40CU解锁,超频还能多出不少空间”,把这当成已经完成的既定操作直接往下讲。但检索到的主流技术判断是:BC-250实际只有24个RDNA2计算单元被激活,这是它和PS5同源却被砍得更狠的地方——PS5本身物理上也有40个CU,但受良率限制官方只启用了36个,矿卡进一步缩水到24个。
AMD这类芯片厂商筛选CU的方式,通常是靠硬件熔丝把有缺陷或多余的单元物理禁用,这一步一旦烧断就没法靠BIOS或驱动逆转。目前也没有看到经过硬件级验证——比如寄存器读取、算力跑分对比、内核CU枚举——能证明有人真的把BC-250从24个CU救回40个。换句话说,这句被教程当成前提的话,眼下更像是社区口口相传的一个说法,而不是被验证过的硬件突破。
熔丝烧断之后,BIOS改不回来
理解这个冲突,得从芯片是怎么“变差”的说起。一颗芯片流片下来,理论上所有计算单元都能用,但制造过程总有瑕疵单元。厂商测试良率后,会把有问题或者用不上的单元用硬件熔丝物理禁用,这一步发生在出厂之前,是不可逆的物理动作。BIOS和驱动能调的是频率、电压、内存分配这些软件层面的参数,碰不到已经烧断的熔丝。
芯片被熔断的地方,软件永远打不开
即便部分玩家超频、调压后感觉游戏帧数明显上去了,那更可能是频率和电压优化带来的效果,被社区口耳相传误读成了“CU数量增加”。这也解释了为什么教程作者没有交代“解锁”具体怎么操作、来源是否可靠——因为这一步本身站不住,细节自然也说不清楚。
对拿着二手BC-250折腾的玩家来说,这份教程里真正值钱的部分其实不依赖CU数字真假:GPU调速器的频率区间设置、关闭Steam预缓存着色器、显存分配从512MB提到6GB,这些都是可复现、可验证的软件调整。风险出在读者把“40CU解锁”当成已验证的硬件突破去做性能预期,进而高估这块矿卡改出来的游戏机能打到什么水平。
- 风险.把未经硬件验证的“40CU解锁”当真,可能让预算不高的改装玩家对性能预期产生错误判断
接下来真正该盯的,是有没有人拿出寄存器读取或跑分层面的独立验证,把BC-250实际可用CU数量钉死。在那之前,这句话最好当传说听,别当参数抄进配置单里。
