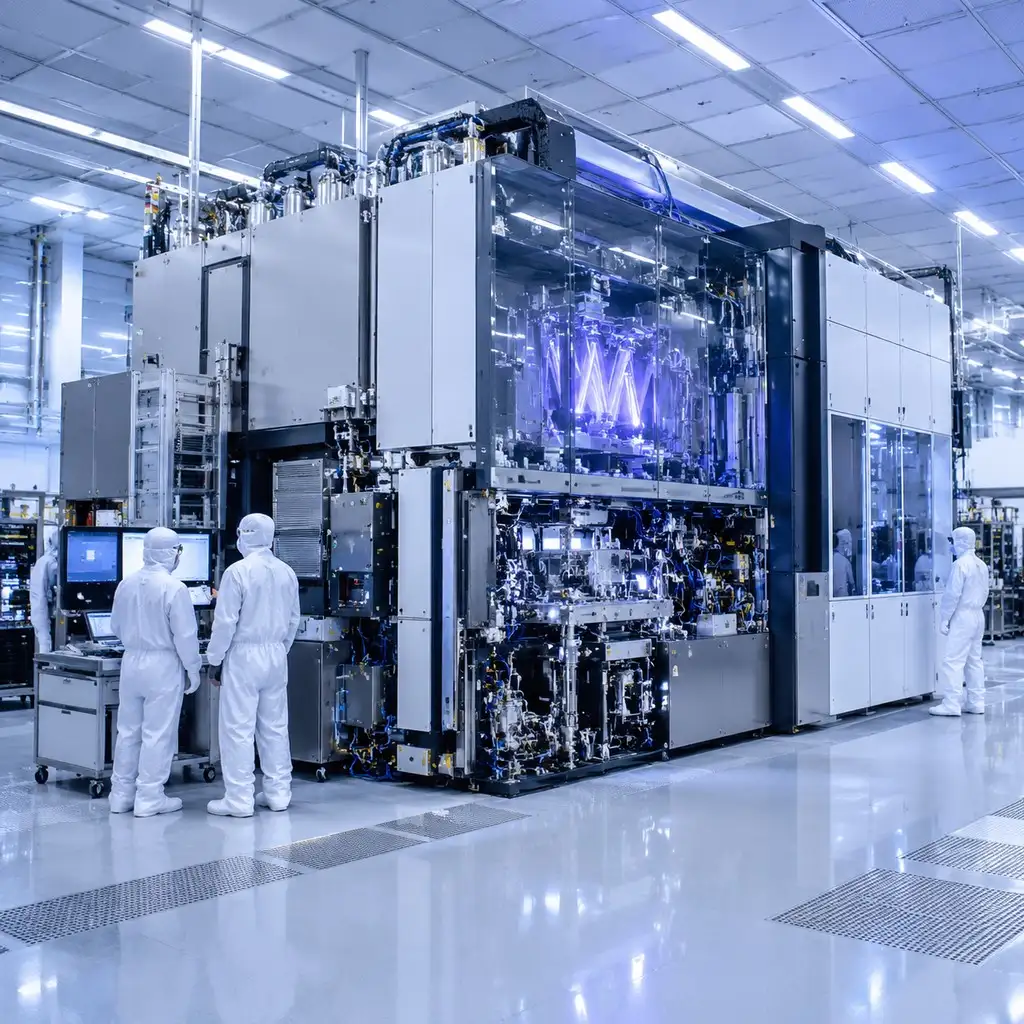

ASML约4亿美元的High-NA EUV光刻机，正在逼着芯片制造商重新计算一笔账：一台设备到底能不能多产出40%，取决于整套曝光工艺能否跟上。
台积电、三星、英特尔等头部厂商被报道正在接受或评估这类新设备，并就配套的光罩和曝光方案形成共同方向。消息真正有价值的地方，不是几家公司愿意买一台昂贵机器，而是行业开始承认：High-NA EUV不能直接照搬上一代EUV的生产方式。
但“12英寸光罩”这个说法需要谨慎。芯片制造里，12英寸通常指晶圆尺寸，主流EUV光罩仍是约6英寸级别的掩模版。High-NA带来的核心变化，是曝光视场缩小，以及由此产生的分区曝光和拼接问题。把晶圆、光罩和曝光视场混在一起，容易把一条复杂的工艺新闻写成一个简单的尺寸升级故事。
High-NA的第一道考题，是把半视场做成可量产工艺
ASML的High-NA EUV设备以EXE系列为代表，数值孔径从上一代EUV的0.33提高到0.55。更高的数值孔径可以印出更细的线宽，减少部分多重曝光步骤，但代价也很明确：曝光视场从上一代常见的26×33毫米缩小为约26×16.5毫米。

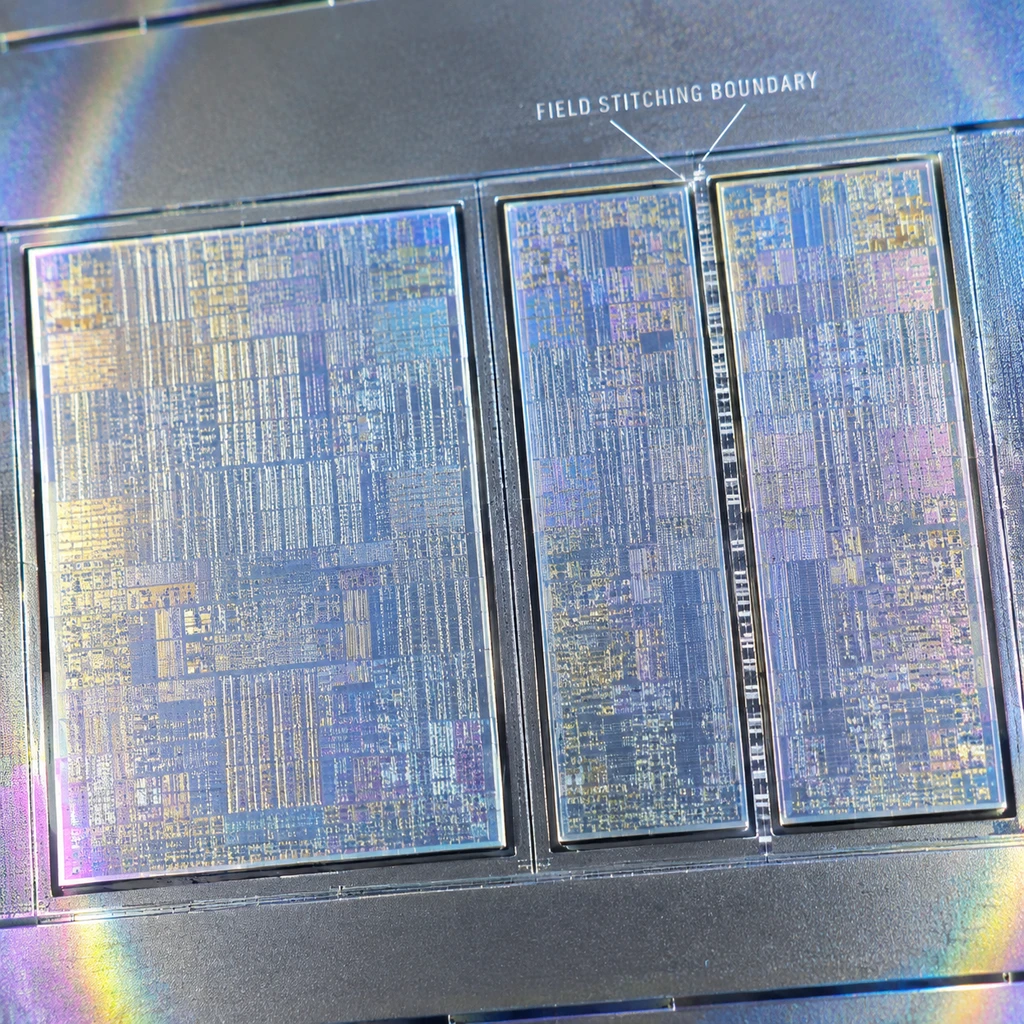

一块芯片版图如果超出单次曝光范围，就需要分区曝光，再把相邻区域拼起来。拼接过程中，overlay误差、焦深、光罩缺陷和晶圆变形都会影响良率。High-NA的分辨率优势因此不能只看实验室图形，也不能只看设备标称的每小时晶圆数。
| 对比项目 | 0.33 NA EUV | 0.55 NA High-NA EUV |
|---|---|---|
| 代表设备 | ASML NXE系列 | ASML EXE系列 |
| 单台设备成本 | 已进入大规模量产采购阶段 | 约数亿美元，报道中常见约4亿美元 |
| 曝光视场 | 约26×33毫米 | 约26×16.5毫米 |
| 主要优势 | 工艺成熟、供应链完整 | 分辨率更高，可减少部分多重曝光 |
| 主要约束 | 先进节点仍有多重曝光和成本压力 | 拼接、光罩、良率与吞吐量需要重新优化 |
因此，报道所说的“生产效率提升40%”，更适合被理解为一种在特定工艺条件下的潜力，而不是每台设备装机后自然获得的结果。它可能来自更少的多重曝光、更高的有效产出，或新的版图与光罩安排。具体提升多少，要看芯片层数、图形密度、拼接比例和量产良率。

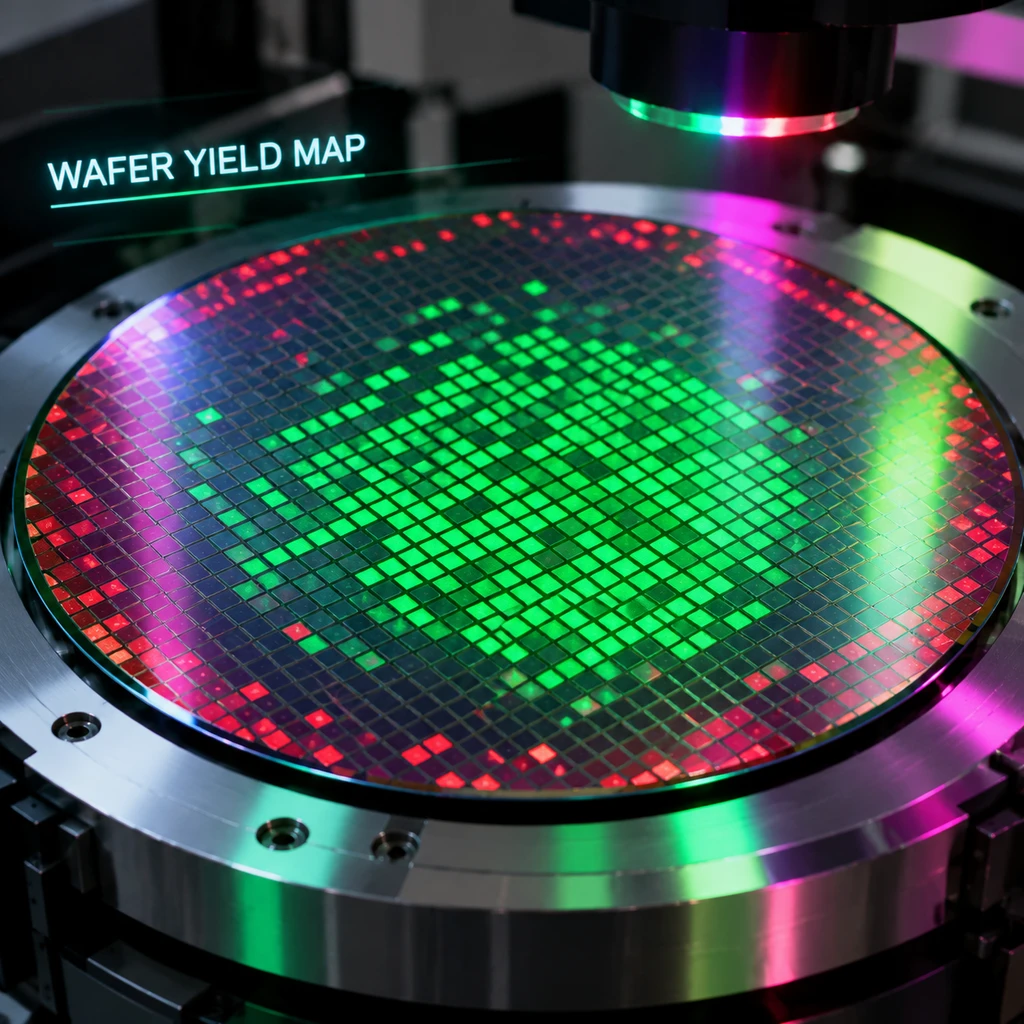

这也是这条消息最容易被忽略的限制：曝光机的效率必须用“每片合格晶圆的成本”来衡量，而不是用设备本身的理论吞吐量来衡量。
芯片厂商真正要改的，是光罩和版图的协同方式
过去几年，EUV的价值已经在先进逻辑芯片量产中得到验证。台积电、三星和英特尔都在不同阶段推进EUV工艺，先进节点通过减少部分多重曝光来压低流程复杂度。High-NA把分辨率继续往前推，却把成本压力从“要不要买EUV”转移到了“怎样让每次曝光都值得”。
对于晶圆厂的工艺团队，接下来要处理的不是一项孤立的设备采购，而是一组联动问题：
- 哪些关键层适合交给High-NA，哪些层继续使用成熟的0.33 NA EUV；
- 半视场曝光带来的拼接误差，能否在量产良率范围内控制；
- 光罩设计、检测和修复设备能否跟上新的版图要求；
- 光罩数量增加或版图拆分后，掩模成本是否抵消了少做几次曝光带来的收益；
- 设备维护、光源功率和实际吞吐量，能否支撑高利用率生产。
这解释了为什么头部厂商会共同推动工艺调整。单靠ASML把机器造出来，无法解决芯片厂的版图、光罩和良率问题；但如果每家晶圆厂各自摸索，成本和时间都会更高。行业形成某种共同规范，至少能减少设计公司、光罩厂和晶圆厂之间的反复适配。
不过，统一方向不等于统一采购，也不等于所有先进芯片都会转向High-NA。英特尔曾较早获得ASML High-NA设备并推进安装，这能说明它愿意提前承担工艺验证成本，却不能直接证明18A等节点已经大规模使用High-NA量产。台积电和三星是否把设备放进真正的主力生产线，也要看它们公布的工艺路线、设备订单和量产数据。
谁会先感受到变化，答案不是普通消费者
最先承受影响的是先进制程的采购和工艺团队。

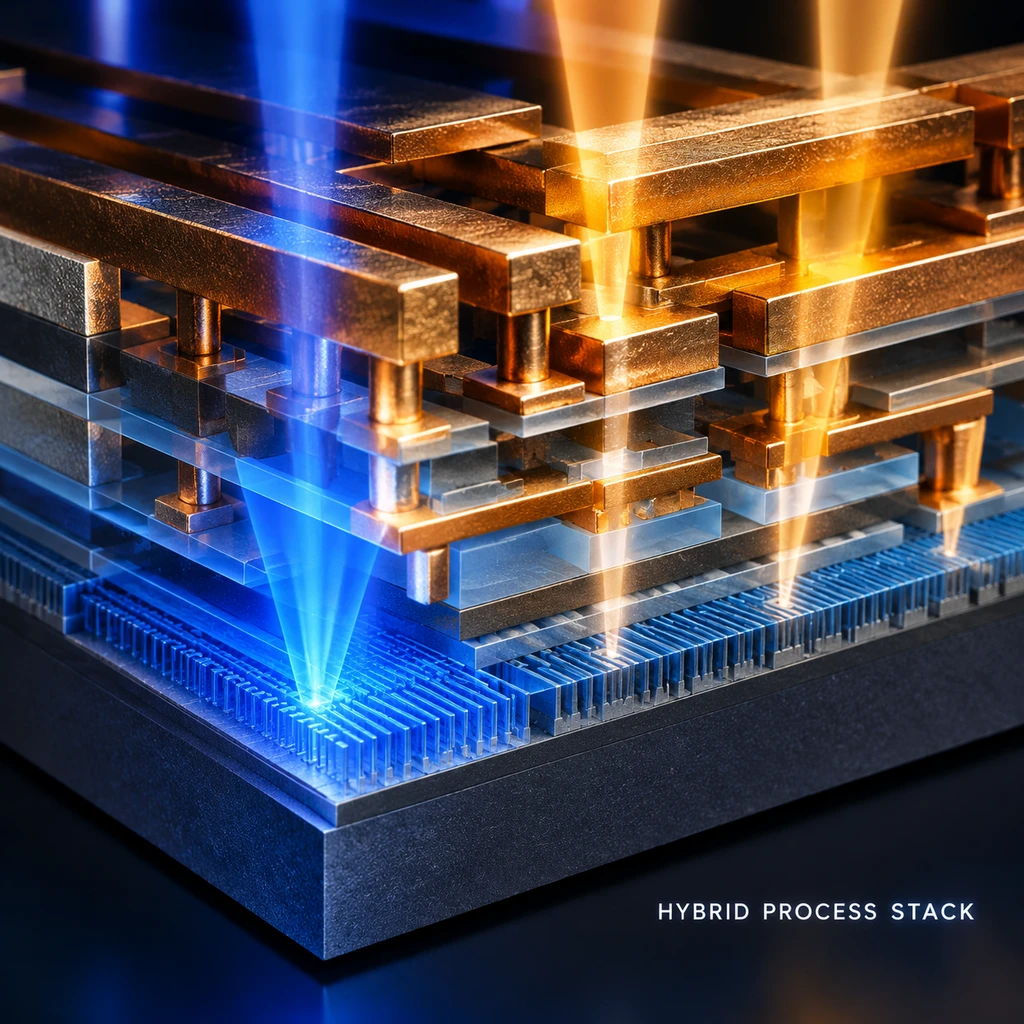

一台约4亿美元的设备，不能只看资本开支。晶圆厂还要为厂房、配套检测、光罩、软件和工程验证投入资金。假如High-NA只在少数关键层上带来收益，晶圆厂可能会采用混合路线：成熟EUV负责大部分层，High-NA只处理最需要分辨率的关键层。这样能控制风险，却也意味着设备利用率未必像宣传材料那样理想。
芯片设计公司也会受到牵动。版图规则、IP验证和光罩设计都可能需要调整，早期采用者需要为新工艺预留更多验证时间。对手机SoC、AI加速器和高性能CPU团队来说，是否迁移到High-NA，取决于芯片面积、性能目标和出货量。芯片足够复杂、销量足够大，才更容易摊薄昂贵设备和新光罩的成本。
普通消费者短期内很难因为这条消息直接买到更快的手机或电脑。High-NA首先影响的是晶圆厂的工艺选择和芯片厂的成本结构，产品性能要经过设计、流片、量产和供应链周期才会体现出来。真正可能先出现变化的，是先进芯片的产能分配、报价和交付节奏，而不是消费电子当天换代。
接下来最该看三件事：
- ASML EXE系列设备的实际出货和客户部署而不是仅仅出现“接受”或“支持”的表述；
- 晶圆厂是否公布具体产品层、工艺节点和量产良率；
- 光罩厂、检测设备厂和版图工具厂是否推出配套方案尤其是针对半视场拼接的工具链。
如果这些信息迟迟没有出现，“提升40%”就只能算路线图里的上限，不能当作采购回报。High-NA的产业意义确实很大，但它更像一场工艺系统的重新谈判：谁能把昂贵设备转化成稳定的合格晶圆，谁才真正拿到分辨率升级的收益。
