西门子博途:如何定义PLC变量

在 TIA Portal 中，可以在程序段中创建用户程序时直接创建变量。  以下步骤介绍了如何定义 PLC  变量以及将插入的 LAD  指令与 PLC  变量互连。LAD  指令根据变量值执行，以此来控制机器的启动和关闭。
步骤
要将 LAD  指令与 PLC  变量互连，请按以下步骤操作：
1.   打开组织块“Main [OB1]” 的第一个程序段。

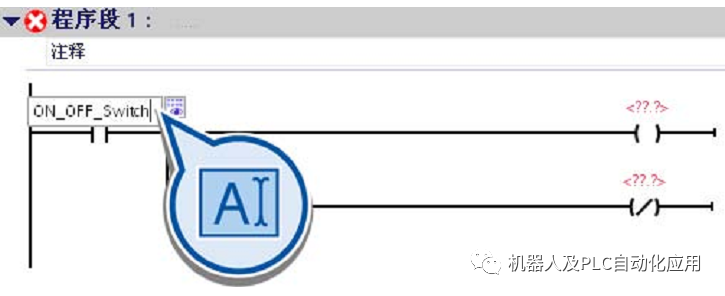

2.   在常开触点的操作数占位符中输入名称 "ON_OFF_Switch" 。

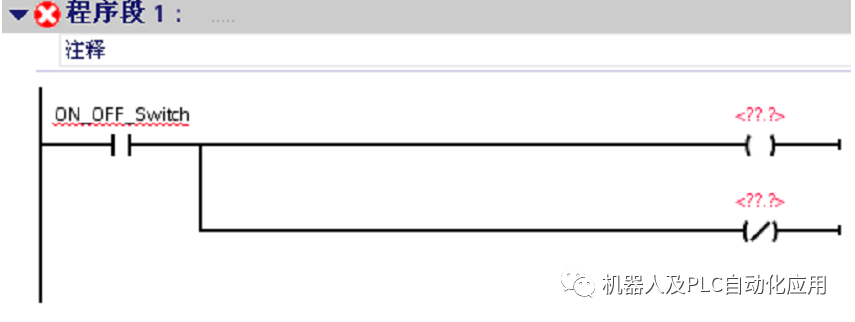

3.   按回车键确认输入内容。

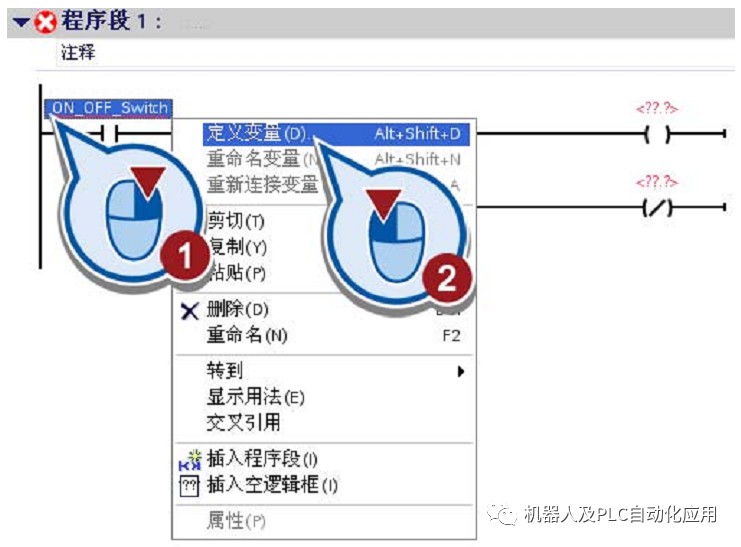

4.   打开“定义变量”  对话框。

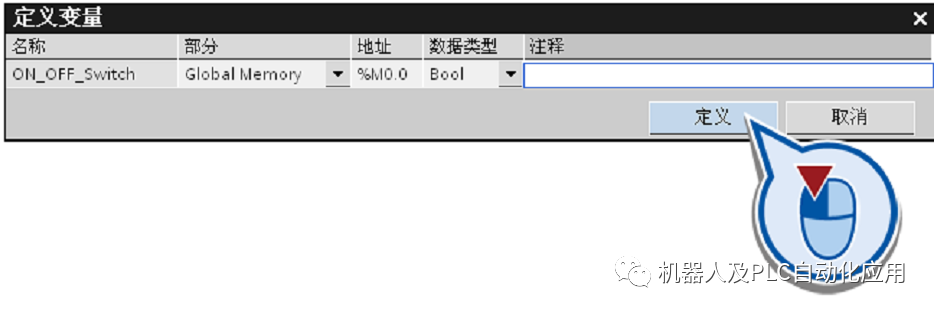

5.   定义 "ON_OFF_Switch"  变量。

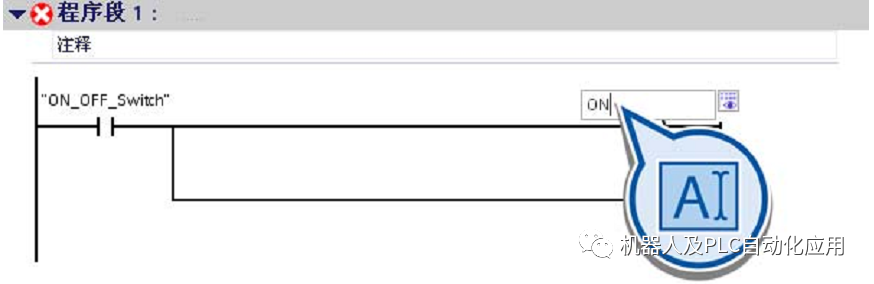

6.   在“输出线圈” 指令的操作数占位符中输入名称 "ON" 。

7.   按回车键确认输入内容。

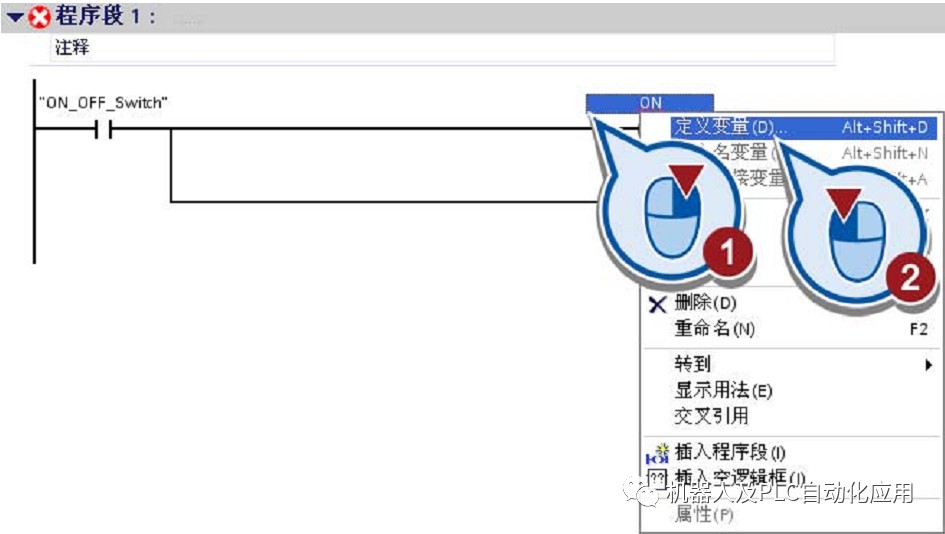

8.   打开“定义变量”  对话框。

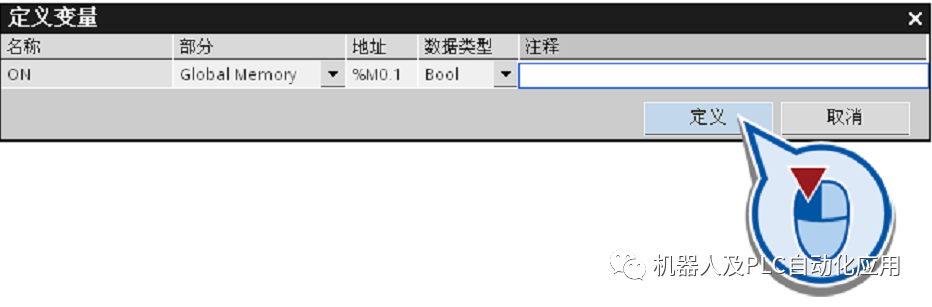

9.   定义“ON”变量。

10. 在“取反线圈” 指令的操作数占位符中输入名称 "OFF" 并定义相应变量。
11. 单击工具栏上的“保存”  按钮以保存该项目。
结果
编写了一个打开和关闭实例机器的按钮开关程序。

操作此按钮开关将产生如下效果：
●  按一次按钮开关，"ON_OFF_Switch"  变量设置为信号状态“1”。
–  信号流开始传递，并且“输出线圈”指令将 "ON"  变量设置为信号状态“1”。
–  机器启动。
–   "OFF"  变量的信号状态为“0”，不再起作用。
●  再按一次按钮开关，"ON_OFF_Switch"  变量设置为信号状态“0”。
–  电流中断，并且“取反线圈”指令将 "OFF" 变量设置为信号状态“1”。
–  机器关闭。
–   "ON"  变量的信号状态为“0”，不再起作用。
